渡槽加固设计(水利与水力发电)

一、渡槽槽身及排架加固设计



1、适用范围:

主要解决一些老旧的灌溉和输水渡槽由于使用年限较长,渡槽结构构件出现碳化,混凝土缺陷导致结构承载力和耐久性降低,有些项目还要求输水流量加大以致使用荷载增大,渡槽槽身、排架乃至基础需进行加固处理。



2、设计依据

《建筑结构荷载规范》(GB5009-2012)

《建筑结构可靠度设计统一标准》(GBJ50068-2001)

《混凝土结构设计规范》(GB50010-2010

《混凝土结构加固设计规范》(GB 50367-2013

《混凝土结构后锚固技术规程》(JGJ 145-2013

《水工建筑物止水带技术规范》(DL/T5215-2005

《高分子防水材料 2部分:止水带》(GB 18173.2-2014

《工程结构加固材料安全性鉴定技术规范》(GB50728-2011



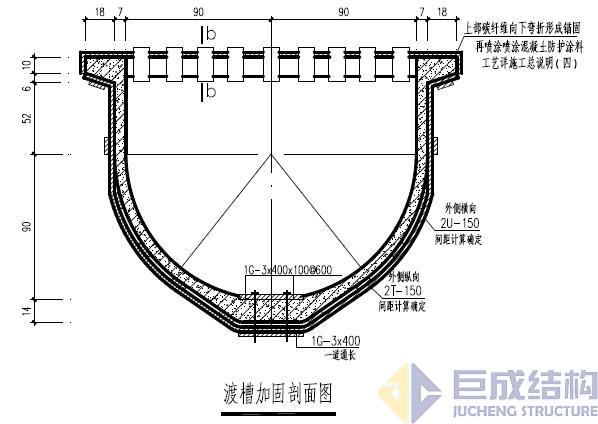

3、加固大样图

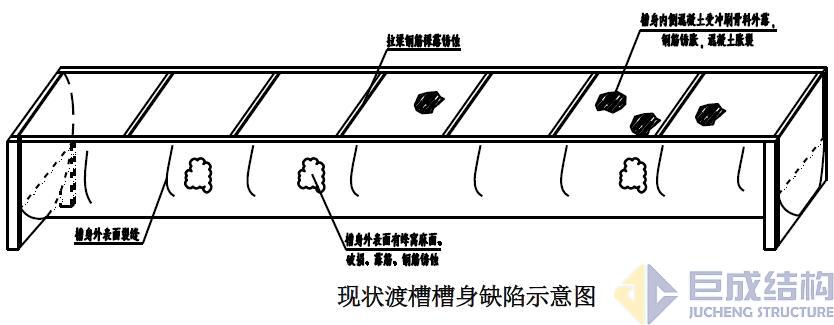

现状渡槽槽身缺陷示意图

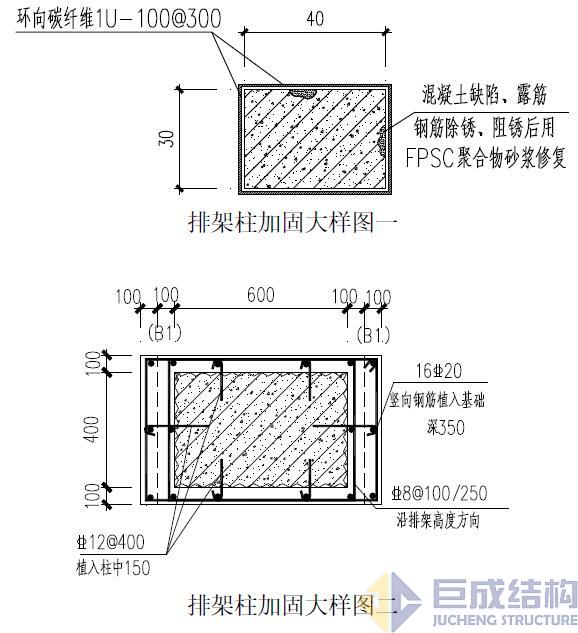

排架柱加固大样图一



排架柱加固大样图二

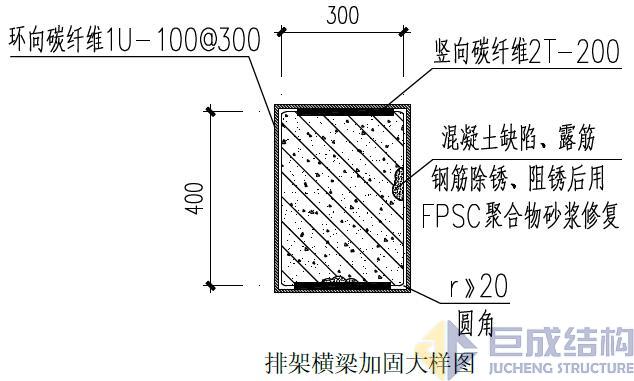

排架横梁加固大样图







4、设计范例:


   赤田渡槽加固施工图 下载





二、渡槽止水带更换



1、适用范围:

主要解决一些老旧的灌溉和输水渡槽由于使用年限较长,渡槽原有止水措施失效出现渡槽槽身漏水,需更换止水带的情况。



2、设计依据

《建筑结构荷载规范》(GB5009-2012)

《建筑结构可靠度设计统一标准》(GBJ50068-2001)

《混凝土结构设计规范》(GB50010-2010

《混凝土结构加固设计规范》(GB 50367-2013

《混凝土结构后锚固技术规程》(JGJ 145-2013

《水工建筑物止水带技术规范》(DL/T5215-2005

《高分子防水材料 2部分:止水带》(GB 18173.2-2014

《工程结构加固材料安全性鉴定技术规范》(GB50728-2011



3、加固大样图

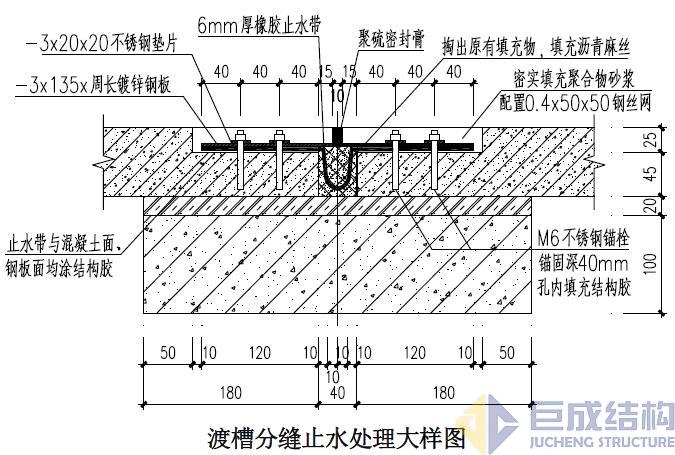

渡槽分缝止水处理大样图



4、设计范例:

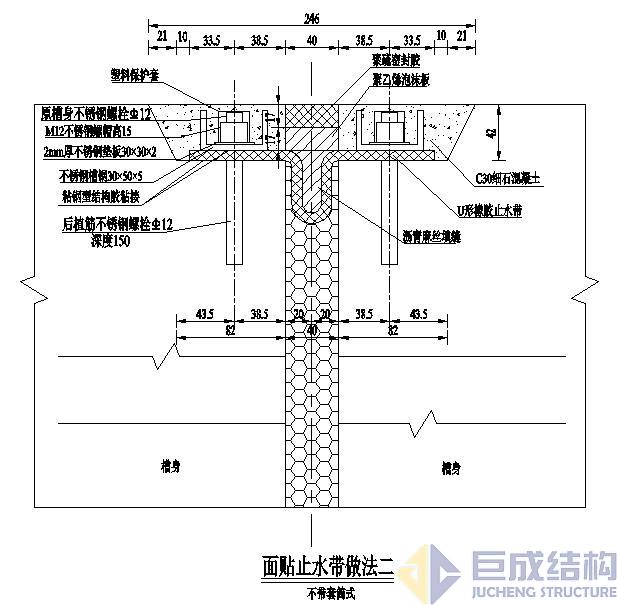

  渡槽止水带做法01 下载

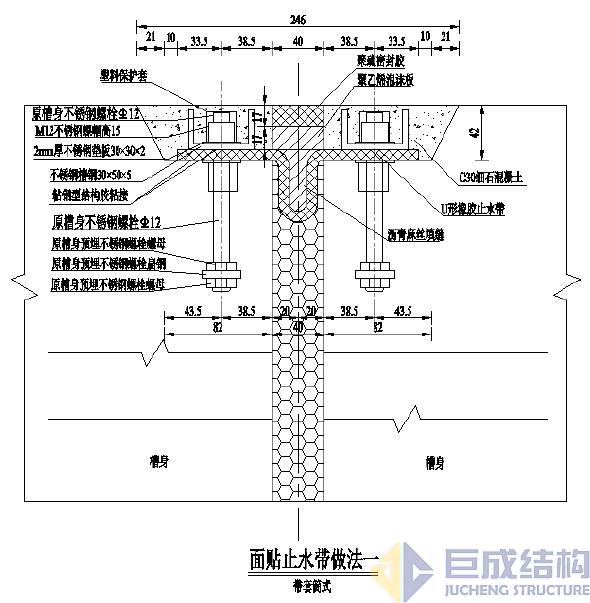

  渡槽止水带做法02 下载
