首页 > 设计之窗 > 加固改造设计 加固改造设计

脱硫、脱销及超净排放加固设计(工业与火力发电)

一、适用范围

主要解决一些电厂进行脱硫、脱销及超净排放及新增设备导致原有厂房结构承载力不足,为使改造后的结构安全可靠使用,需对原结构进行加固处理。


二、设计依据

《建筑结构荷载规范》(GB5009-2012)

《建筑结构可靠度设计统一标准》(GBJ50068-2001)

《混凝土结构设计规范》(GB50010-2010

《混凝土结构加固设计规范》(GB 50367-2013

《混凝土结构后锚固技术规程》(JGJ 145-2013

《建筑结构加固工程施工质量验收规范》(GB50550-2010

《建筑地基基础设计规范》(GB50007-2011

《钢结构设计规范》(GB50017-2003


三、加固大样图

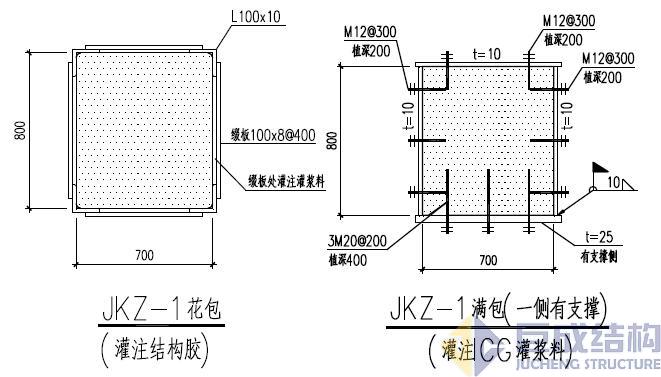

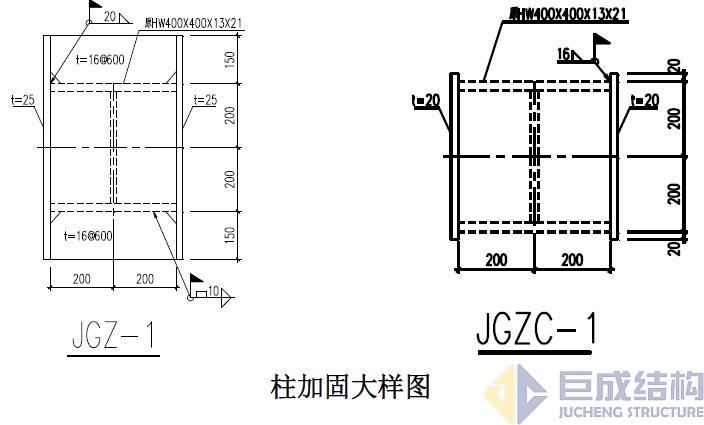

柱加固大样图

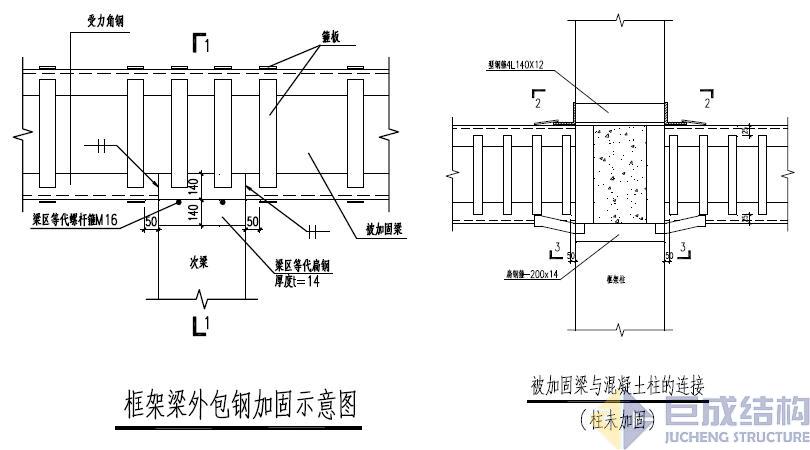

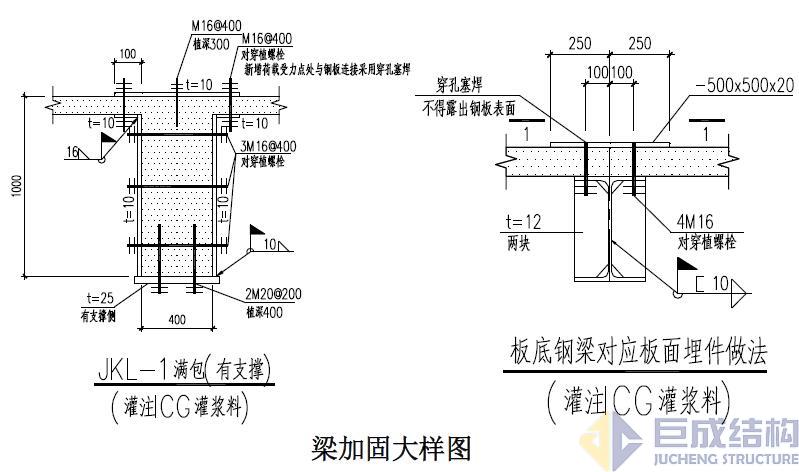

梁加固大样图

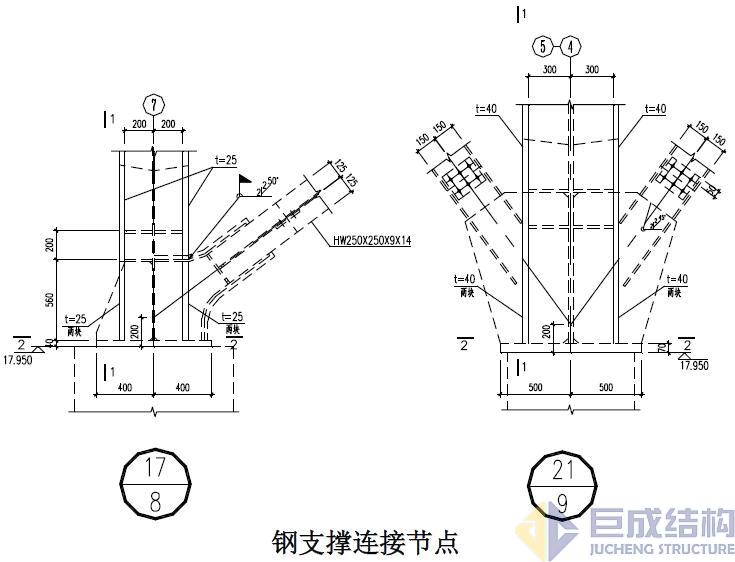

钢支撑连接节点

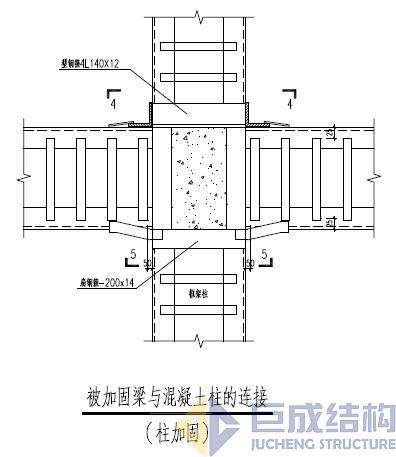

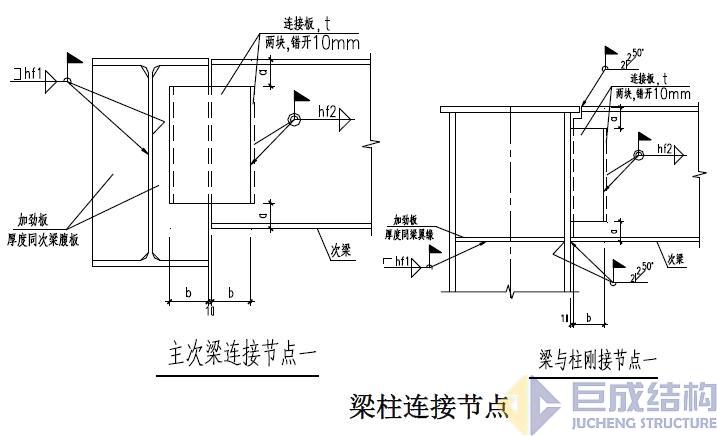

 梁柱连接节点





四、设计范例


  下载 金埠图纸


  下载 净烟道支架改造蓝图
