建(构)物顶升纠偏加固

一、适用范围

  建(构)筑物顶升、纠偏主要解决由于地基沉降、偶然荷载、工程事故等原因导致建(构)筑物结构产生倾斜的情况,传统的纠偏方式主要有:迫降法、顶升发、综合法等。其中迫降法和综合法受限于场地条件和建筑物体型限制,且存在诸多不确定因素,在实际工程中采用顶升法进行建(构)物顶升纠偏为较常规和适用的方法。

二、设计依据

《建筑结构荷载规范》(GB5009-2012)

《建筑结构可靠度设计统一标准》(GBJ50068-2001)

《混凝土结构设计规范》(GB50010-2010)

《混凝土结构加固设计规范》(GB 50367-2013)

《混凝土结构后锚固技术规程》(JGJ 145-2013)

《建筑结构加固工程施工质量验收规范》(GB50550-2010)

《既有建筑地基基础加固技术规范》(JGJ123-2012)

《锚杆静压桩技术规程》(YBJ227-91)

《建筑地基基础设计规范》(GB50007-2011)

三、加固大样

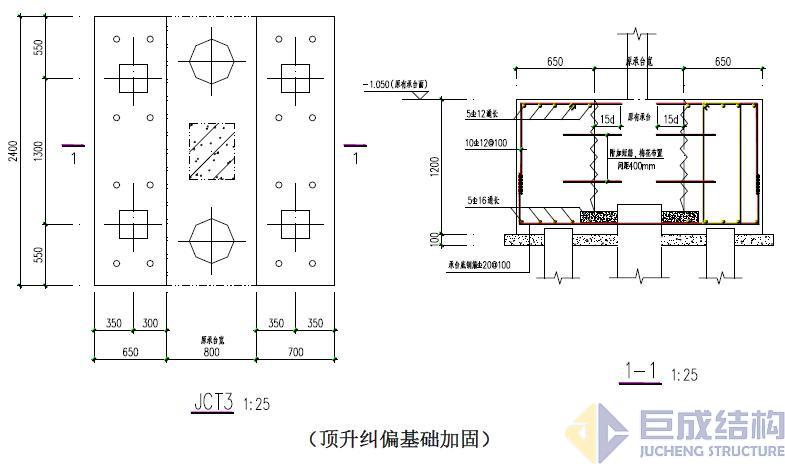

(顶升纠偏基础加固)

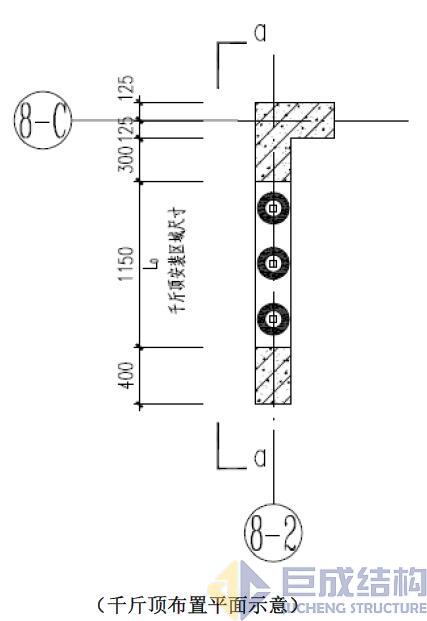

(千斤顶布置平面示意)

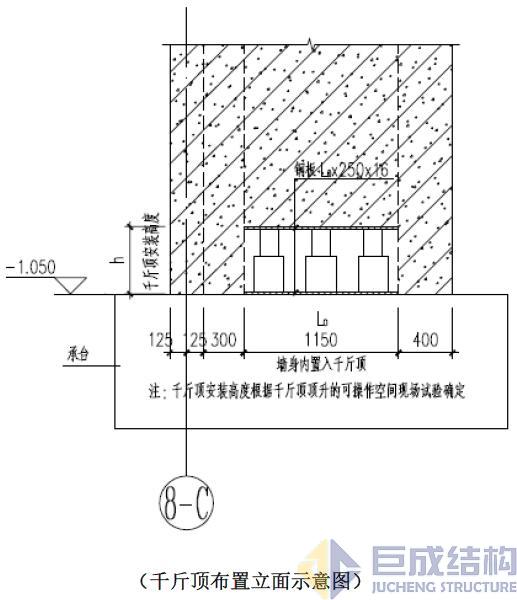

(千斤顶布置立面示意图)

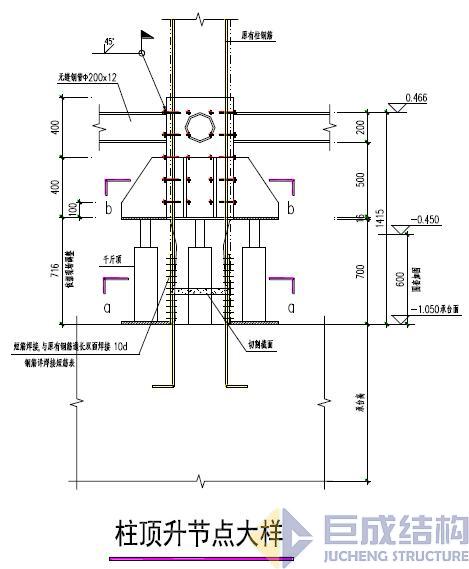

(顶升节点加固)




(顶升前临时支撑做法)



设计范例:
