粉煤筒仓



珠海电厂#12机组锅炉原煤仓上部圆筒经过十多年的运行,煤流长期不断冲刷磨损,原煤仓圆筒壁严重减薄,有的在焊缝位置出现磨损开裂漏煤现象,影响机组经济运行和生产环境健康。受业主单位委托,我公司(武大巨成结构股份有限公司)对该项目部分上部圆筒结构进行钢板厚度检测,并依据检测结果进行复核计算,出具加固设计方案。

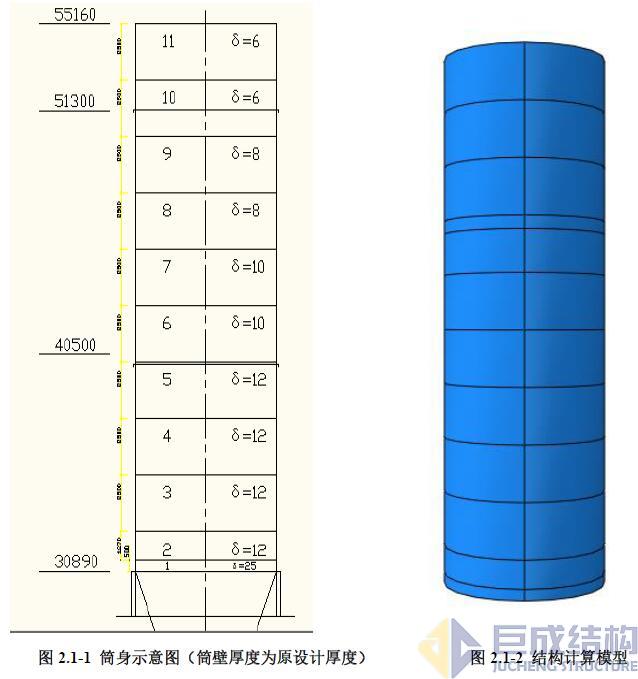

上部圆筒结构筒身高度为24.27米,直径为Φ7.47米,单个圆筒结构总重量约45.97吨。筒身示意图如图2.1-1所示。






图2.1-1 筒身示意图(筒壁厚度为原设计厚度)          图2.1-2 结构计算模型

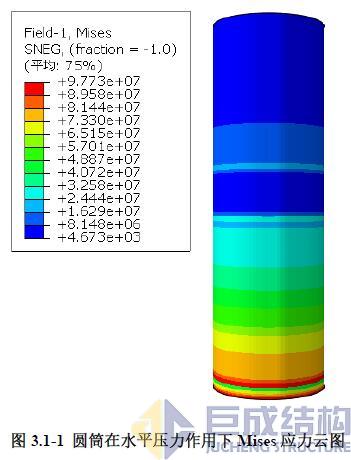

3.1-1 圆筒在水平压力作用下Mises应力云图

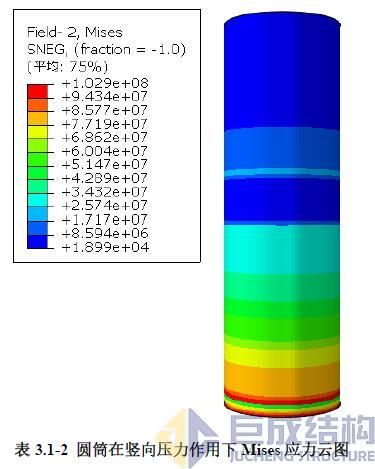

表3.1-2 圆筒在竖向压力作用下Mises应力云图
