脱硝改造

 姚孟电厂34号机组煤仓间脱硝改造钢筋混凝土框架柱二次加固研究





(混凝土及钢筋) (角钢及连接钢板) (拉结筋) (一次加固整体模型)

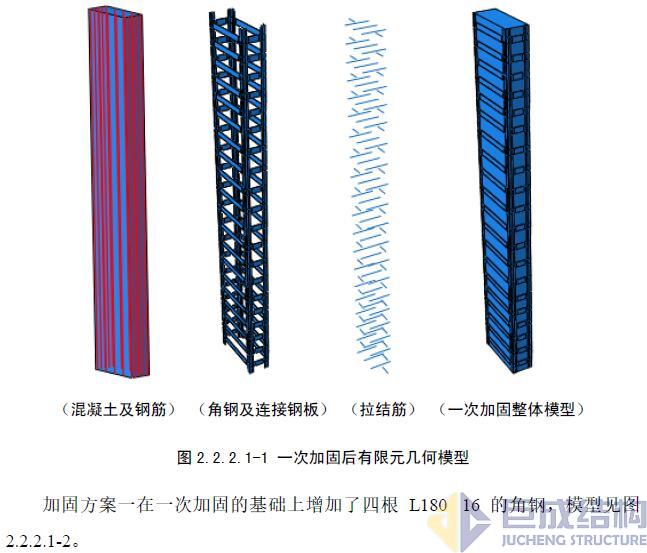

图2.2.2.1-1 一次加固后有限元几何模型

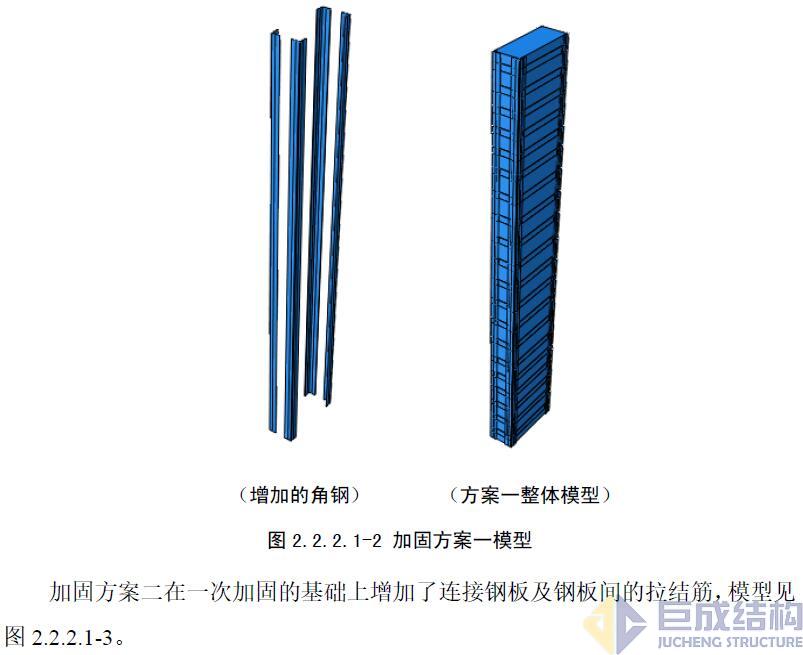

     加固方案一在一次加固的基础上增加了四根L180 (16的角钢,模型见图2.2.2.1-2。





 (增加的角钢)       (方案一整体模型)

图2.2.2.1-2 加固方案一模型

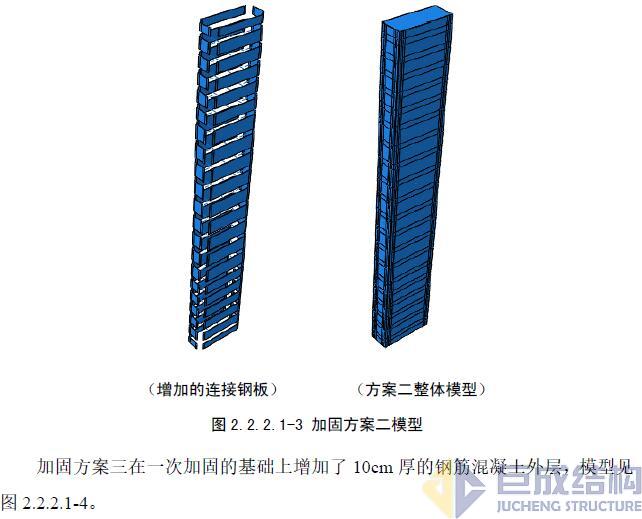

        加固方案二在一次加固的基础上增加了连接钢板及钢板间的拉结筋,模型见图2.2.2.1-3。




(增加的连接钢板)        (方案二整体模型)

2.2.2.1-3 加固方案二模型

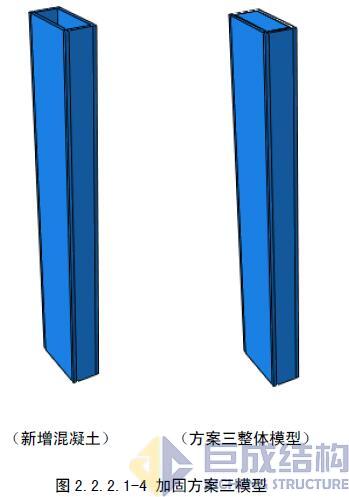

加固方案三在一次加固的基础上增加了10cm厚的钢筋混凝土外层,模型见图2.2.2.1-4




(   新增混凝土)       (方案三整体模型)
         图2.2.2.1-4 加固方案三模型

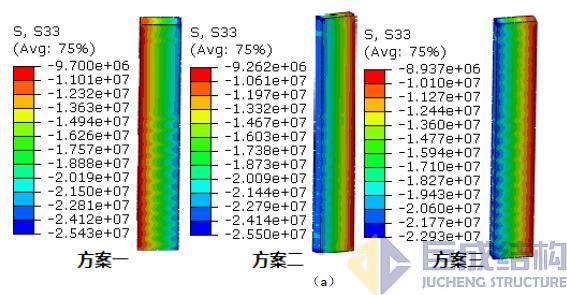

(a)

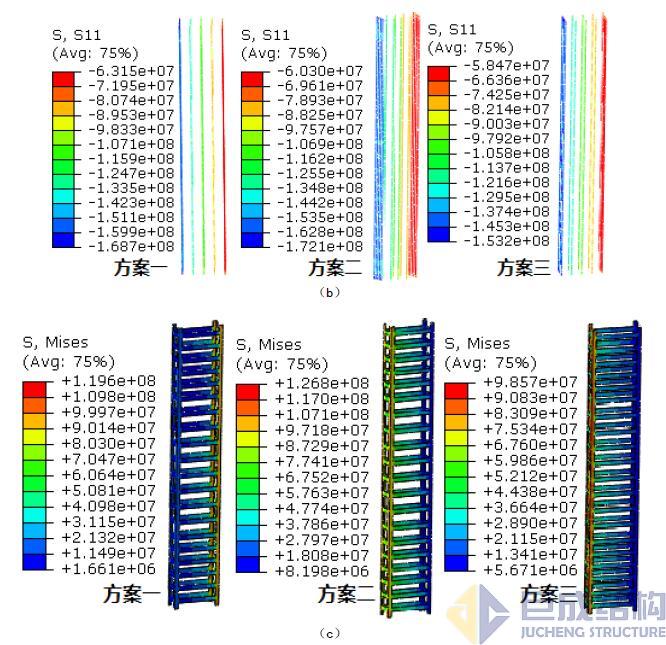

(b)


(c)
