闸墩


    本次计算采用大型通用CAE软件ABAQUS(是一套功能强大的工程模拟的有限元软件,其解决问题的范围从相对简单的线性分析到许多复杂的非线性问题。 ABAQUS 包括一个丰富的、可模拟任意几何形状的单元库。并拥有各种类型的材料模型库,可以模拟典型工程材料的性能,其中包括金属、橡胶、高分子材料、复合材料、钢筋混凝土、可压缩超弹性泡沫材料以及土壤和岩石等地质材料,作为通用的模拟工具, ABAQUS 除了能解决大量结构(应力/位移)问题,还可以模拟其他工程领域的许多问题,例如热传导、质量扩散、热电耦合分析、声学分析、岩土力学分析、流体渗透、应力耦合分析及压电介质分析。),主要对大坝闸墩扇形区及牛腿进行分析,故可根据计算需要对原结构进行适当简化:整体模型中建立一个中墩及一个边墩。大坝简化后结构计算模型见图5.3-1。中墩及边墩厚度均为1500mm。

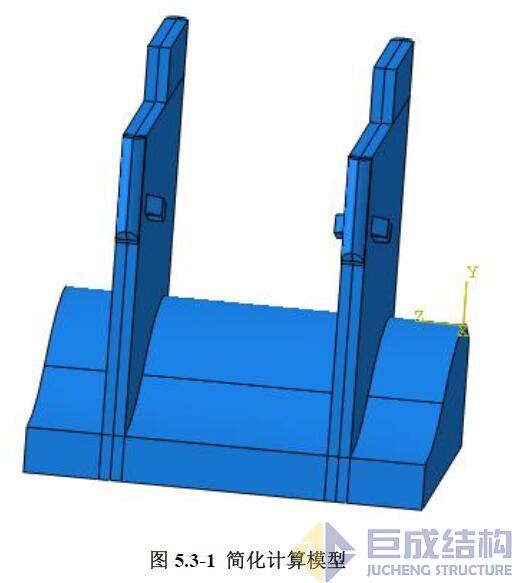

图5.3-1 简化计算模型




图5.3-5 牛腿及闸墩应力图(黑色为受压区、彩色为受拉区)
(CSYS-1:沿着射向中心线的局部坐标系,图中数据量纲:Pa)
