渡槽


    本工程渡槽、排架、拱肋及基础均为钢筋混凝土结构,上部槽身采用U型薄壳渡槽结构,下部结构分别采用内拱排架支撑及单排架支撑。渡槽槽壳壁厚0.14m,槽身内半径为2.3m,直线加高段为1.61m,拉杆尺寸为0.2m×0.15m,伸缩缝为0.02m;设计水深2.9m,校核水深3.3m。
    计算分析时,对结构进行适当简化:
    内拱渡槽分析时,建立一跨模型,如图2.1-1所示。内拱渡槽长为60.3m,由肋拱及排架支撑,其中最外侧两处排架(高度H1=19.714m,以下将该排架简称“PJ-H1”)直接支撑在基础上,其余八处排架(高度分别是H2=12.487m、H3=7.43m、H4=4.522m、H5=3.149m,以下分别简称为“PJ-Hi”,i=2,3,4,5)支撑在肋拱拱墩上。由于荷载对称分布,且内拱渡槽结构对称,故在内拱渡槽两侧各增设一个15m跨单排架渡槽,以考察PJ-H1的受力情况,内拱渡槽计算模型见图2.1-2~2.1-5。对于15m跨单排架渡槽槽身计算分析,仅对该15m跨渡槽槽身建模,计算模型见图2.1-6。

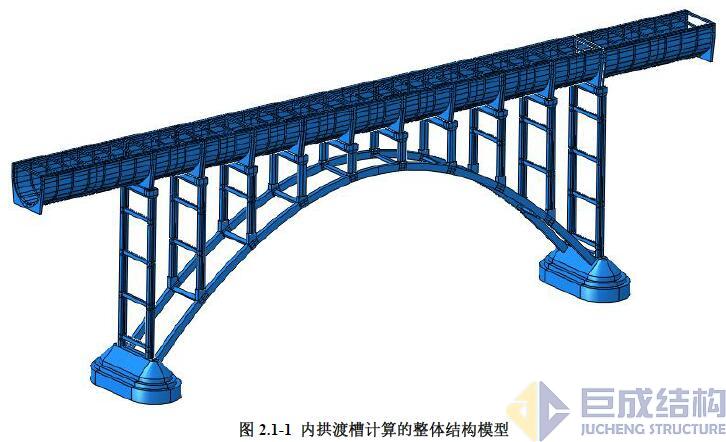

图2.1-1 内拱渡槽计算的整体结构模型

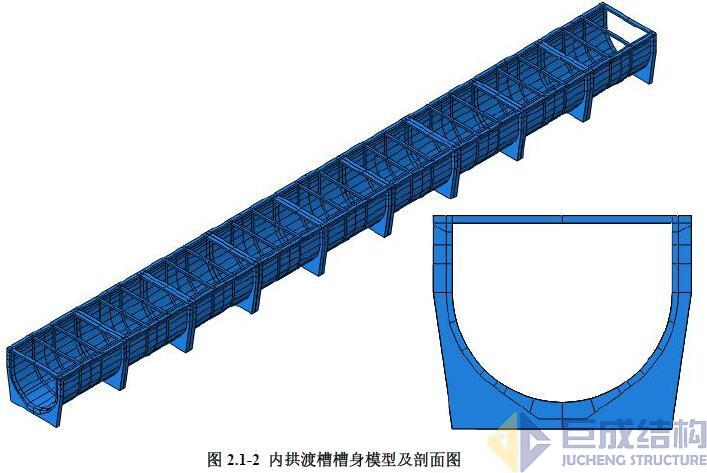

图2.1-2 内拱渡槽槽身模型及剖面图

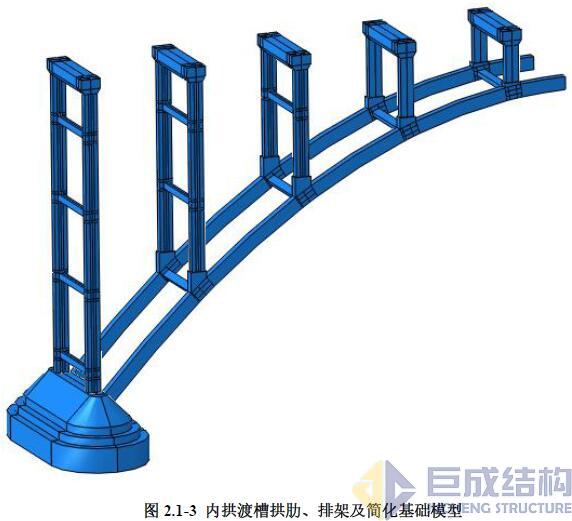

图2.1-3 内拱渡槽拱肋、排架及简化基础模型

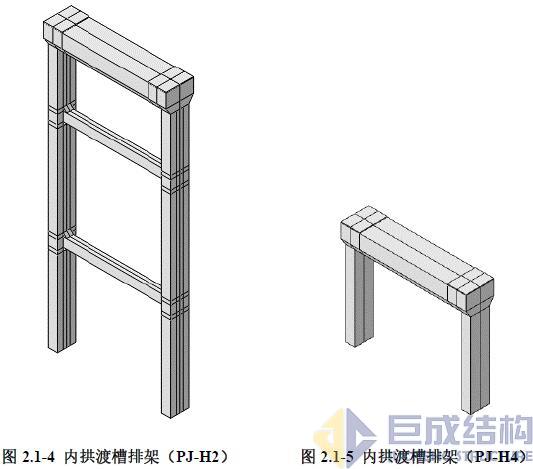

图2.1-4 内拱渡槽排架(PJ-H2)                   图2.1-5 内拱渡槽排架(PJ-H4)

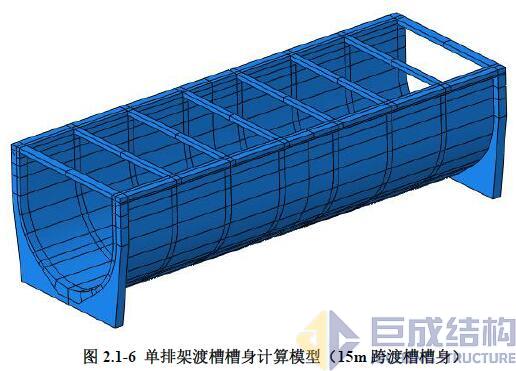

图2.1-6 单排架渡槽槽身计算模型(15m跨渡槽槽身)

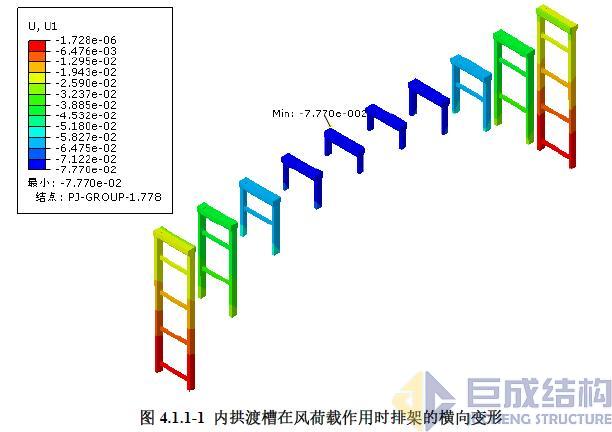

图4.1.1-1 内拱渡槽在风荷载作用时排架的横向变形

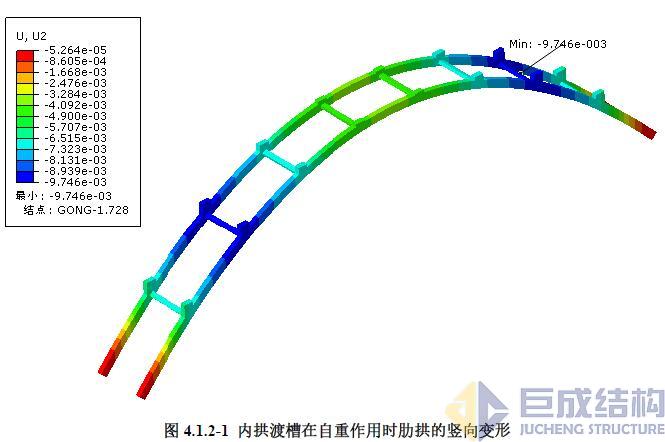

图4.1.2-1 内拱渡槽在自重作用时肋拱的竖向变形

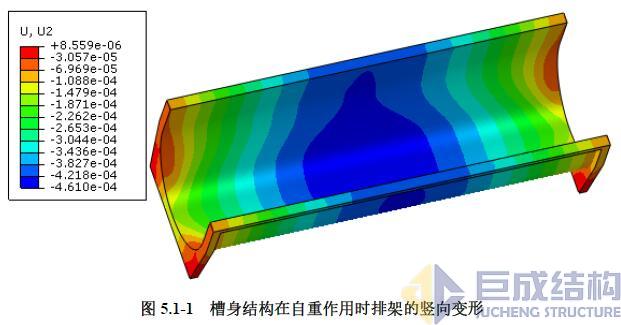

           图5.1-1  槽身结构在自重作用时排架的竖向变形
