首页 > 主要产品 > 扩孔自锁产品 扩孔自锁产品

JCM自锁锚杆及配套扩孔钻头

一、材料简

JCM“巨成牌”自锁锚杆分为JCM 235“巨成牌”自锁锚杆(一级钢筋)和JCM 335“巨成牌”自锁锚杆(螺纹钢)两种型号。

二、JCM 235“巨成牌”自锁锚杆(一级钢筋)

杆体材料为一级钢筋,锚固端设有十字锚头,可实现端头机械自锁,快速锚固。锚固孔填充无机灌注材料,可与混凝土适用相同的温度和湿度,具有相同的耐用度。主要应用领域:建筑物植筋、结构加固改造、机械设备或钢结构锚固安装。

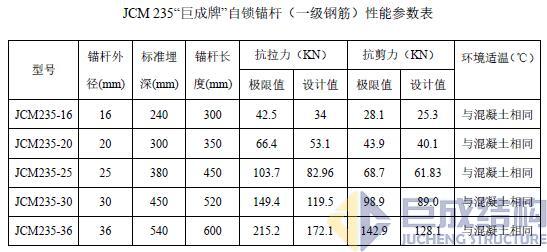

JCM 235“巨成牌自锁锚杆(一级钢筋)性能参数表

型号

锚杆外径(mm)

标准埋深(mm)

锚杆长度(mm)

抗拉力(KN

抗剪力(KN

环境适温(

极限值

设计值

极限值

设计值

JCM235-16

16

240

300

42.5

34

28.1

25.3

与混凝土相同

JCM235-20

20

300

350

66.4

53.1

43.9

40.1

与混凝土相同

JCM235-25

25

380

450

103.7

82.96

68.7

61.83

与混凝土相同

JCM235-30

30

450

520

149.4

119.5

98.9

89.0

与混凝土相同

JCM235-36

36

540

600

215.2

172.1

142.9

128.1

与混凝土相同




三、JCM 335“巨成牌自锁锚杆(螺纹钢)

锚杆材料为普通螺纹钢,其可承受的锚固力更大。除了JCM235锚杆所具有的优点外,其更适应要求使用螺纹钢筋的领域,适应面更广。主要应用领域:水工建筑物植筋、结构加固改造、机械设备或钢结构锚固安装等。

JCM 235“巨成牌自锁锚杆(一级钢筋)性能参数表

型号

锚杆外径(mm)

标准埋深(mm)

锚杆长度(mm)

抗拉力(KN

抗剪力(KN

环境适温(

极限值

设计值

极限值

设计值

JCM235-16

16

240

300

42.5

34

28.1

25.3

与混凝土相同

JCM235-20

20

300

350

66.4

53.1

43.9

40.1

与混凝土相同

JCM235-25

25

380

450

103.7

82.96

68.7

61.83

与混凝土相同

JCM235-30

30

450

520

149.4

119.5

98.9

89.0

与混凝土相同

JCM235-36

36

540

600

215.2

172.1

142.9

128.1

与混凝土相同





四、JCM系列锚杆安装工艺

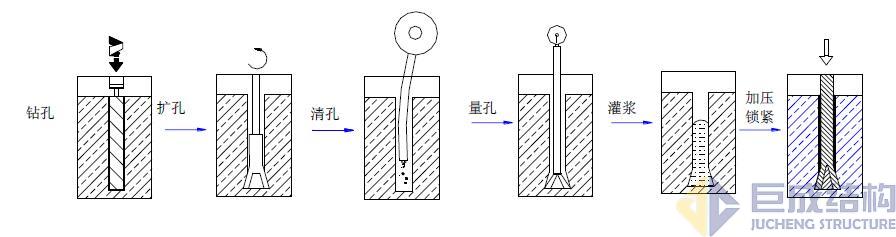

1. 安装示意图

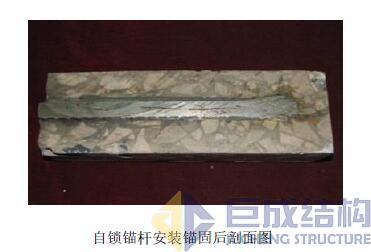

2. 锚固后剖面图



自锁锚杆安装锚固后剖面图



五、产品展示

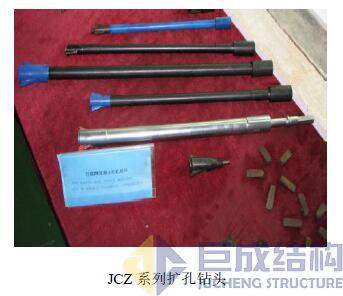

JCZ系列扩孔钻头



六、应用案例



阳保利国际广场地下室抗浮锚杆工程
