全国服务热线

027-87253366 87253338

设计之窗Design window

武大巨成结构股份有限公司

WUDAJUCHENG STRUCTURE CO.,LTD

总部:
武汉市东湖新技术开发区武大园路4号
邮编:
430223
电话:
027-87253366   027-87253338
邮箱:
wdjc@wudajucheng.com

首页 > 设计之窗 > 建筑师窗口 建筑师窗口

护钢宝钢结构防护涂装设计

一、基面要求:

碳钢基层涂装前应符合现行国家标准《涂覆前钢材表面处理 表面清洁度的目视评定 1部分:未涂覆过的钢材表面和全面清除原有涂层厚的钢材表面的锈蚀等级和处理等级》GB/T8923.1和《涂覆涂料前钢材表面处理 表面清洁度的目视评定 第2部分:已涂覆过的钢材表面局部清除原有涂层后的处理等级》GB8923.2的相关规定。

钢结构的表面处理一般构件除锈等级St3,重要构建Sa2St3

二、涂装体系(水性环保型)

底涂料:水性高模数硅酸钾

        无机富锌底涂料

中涂料:水性硅丙中涂料

面涂料:水性氟碳面涂料

应用环境:应用于大气环境下钢结构表面防腐

三、涂装体系(耐高温型)

底涂料:水性高模数硅酸钾

        无机富锌底涂料

面涂料:有机硅面涂料

应用环境:应用于不超过400℃高温环境下钢结构表面防腐

四、涂装体系(海工防腐型)

底涂料:水性高模数硅酸钾

        无机富锌底涂料

中涂料:环氧封闭涂料和环氧

        云铁防锈漆

面涂料:脂肪族聚氨酯面涂料

应用环境:应用于海工环境钢结构表面的防腐

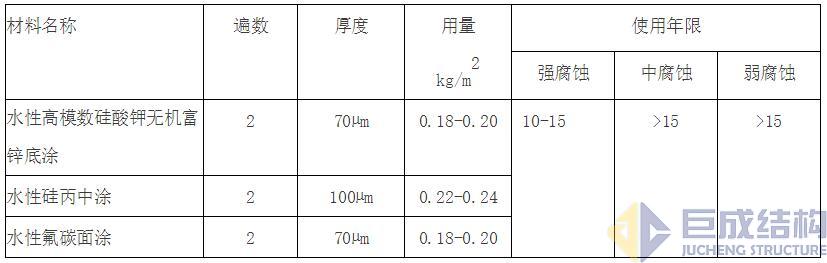

五、用法及用量

材料名称

遍数

厚度

用量

kg/m2

使用年限

强腐蚀

中腐蚀

弱腐蚀

水性高模数硅酸钾无机富锌底涂

2

70µm

0.18-0.20

10-15

>15

>15

水性硅丙中涂

2

100µm

0.22-0.24

水性氟碳面涂

2

70µm

0.18-0.20



、材料指标

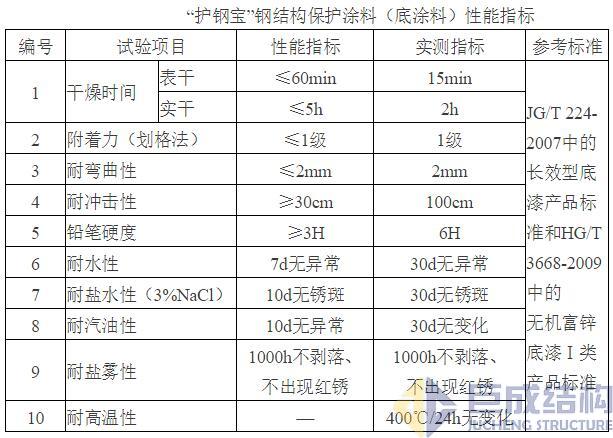

                             护钢宝钢结构保护涂料(底涂料)性能指标

编号

试验项目

性能指标

实测指标

参考标准

1

干燥时间

表干

60min

15min

JG/T 224-2007中的长效型底漆产品标准和HG/T 3668-2009中的

无机富锌底漆类产品标准

实干

5h

2h

2

附着力(划格法)

1

1

3

耐弯曲性

2mm

2mm

4

耐冲击性

30cm

100cm

5

铅笔硬度

3H

6H

6

耐水性

7d无异常

30d无异常

7

耐盐水性(3%NaCl

10d无锈斑

30d无锈斑

8

耐汽油性

10d无异常

30d无变化

9

耐盐雾性

1000h不剥落、

不出现红锈

1000h不剥落、

不出现红锈

10

耐高温性

400/24h无变化



                      护钢宝钢结构保护涂料(中涂料)性能指标

编号

试验项目

性能指标

实测指标

参考标准

1

干燥时间

表干

4h

1h

JG/T 224-2007中的中间漆产品标准

实干

24h

12h

2

附着力(划格法)

1

1

3

耐弯曲性

2mm

2mm

4

耐冲击性

30cm

50cm

5

耐水性

7d无变化

7d无变化

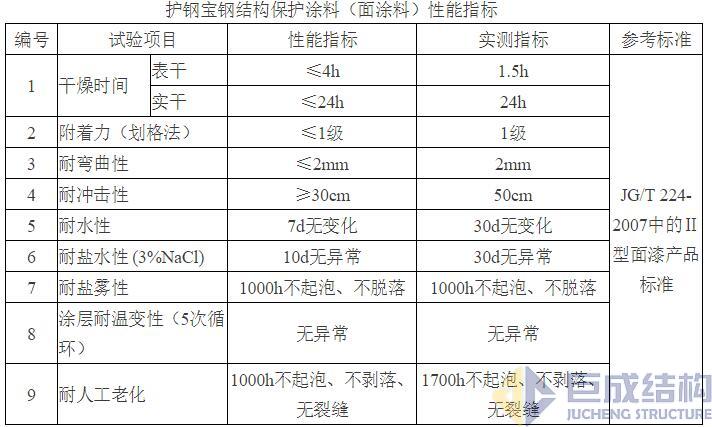

                           护钢宝钢结构保护涂料(面涂料)性能指标

编号

试验项目

性能指标

实测指标

参考标准

1

干燥时间

表干

4h

1.5h

JG/T 224-2007中的型面漆产品标准

实干

24h

24h

2

附着力(划格法)

1

1

3

耐弯曲性

2mm

2mm

4

耐冲击性

30cm

50cm

5

耐水性

7d无变化

30d无变化

6

耐盐水性 (3%NaCl)

10d无异常

30d无异常

7

耐盐雾性

1000h不起泡、不脱落

1000h不起泡、不脱落

8

涂层耐温变性(5次循环)

无异常

无异常

9

耐人工老化

1000h不起泡、不剥落、无裂缝

1700h不起泡、不剥落、无裂缝



七、设计范例

 汉江酒店桥涂装三年后
