全国服务热线

027-87253366 87253338

设计之窗Design window

武大巨成结构股份有限公司

WUDAJUCHENG STRUCTURE CO.,LTD

总部:
武汉市东湖新技术开发区武大园路4号
邮编:
430223
电话:
027-87253366   027-87253338
邮箱:
wdjc@wudajucheng.com

首页 > 设计之窗 > 建筑师窗口 建筑师窗口

CPC混凝土防碳化涂装设计

一、基面要求:

       混凝土基面平整无污渍破损。

二、依据的规范规程

    Q/WDJC 010-2018《混凝土防碳化涂料》

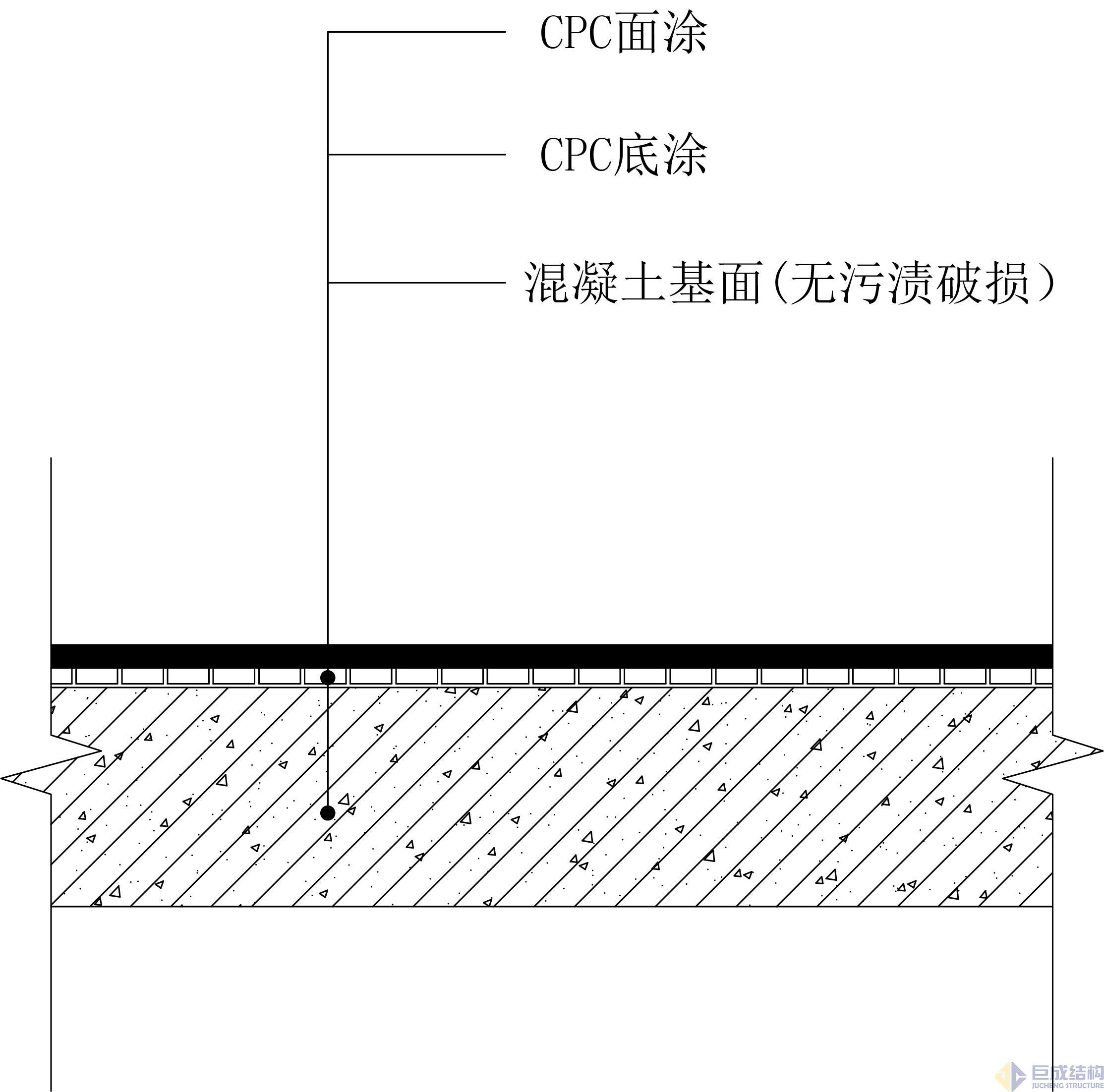

三、涂装体系构成:

1、 面涂:高性能聚合物乳液(防止色差)

2、 底涂:高性能聚合物乳液改性的水泥基聚合物复合材料(有效保护混凝土基材,防止碳化腐蚀)

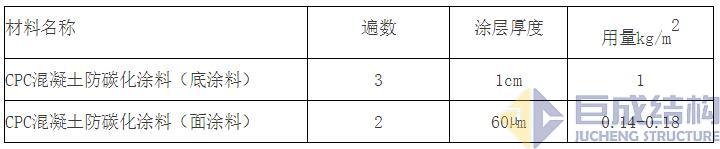

四、涂层厚度及用量:



材料名称

遍数

涂层厚度

用量kg/m2

CPC混凝土防碳化涂料(底涂料)

3

1cm

1

CPC混凝土防碳化涂料(面涂料)

2

60µm

0.14-0.18





五、材料指标:

CPC混凝土防碳化涂料(底涂料)性能指标

 序号

试验项目

技术指标

1

干燥时间(h)

表干时间

2

2

实干时间

4

3

拉伸强度(MPa)

1.5

4

断裂延伸率(%)

20

5

潮湿基面粘结强度(MPa)

1.0

6

不透水性(0.3 MPa30min)

不透水

7

涂层耐久性

CO2的隔离性(R.H.70%20%CO2浓度,28d)

混凝土表面未见碳化

8

耐碱试验(饱和氢氧化钙溶液浸泡7d)

不粉化、不起泡、不龟裂、不剥落

9

耐酸试验(1% H2SO4溶液浸泡7d)

不粉化、不起泡、不龟裂、不剥落

10

耐盐试验(36%NaCl溶液浸泡7d)

不粉化、不起泡、不龟裂、不剥落

11

耐湿热老化试验(1000h)

不粉化、不起泡、不龟裂、不剥落

12

耐冻融循环试验(25)

不粉化、不起泡、不龟裂、不剥落

13

抗氯离子渗透性(氯离子侵入试验30d后的透过量, mg/cm2·d)

<5.0×10-3

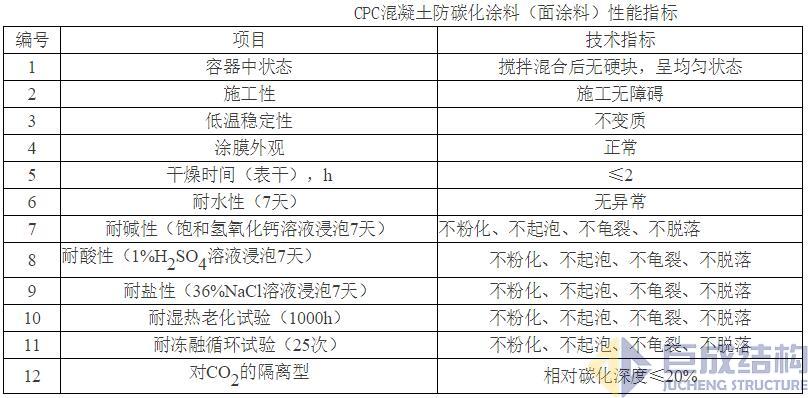

CPC混凝土防碳化涂料(面涂料)性能指标

编号

项目

技术指标

1

容器中状态

搅拌混合后无硬块,呈均匀状态

2

施工性

施工无障碍

3

低温稳定性

不变质

4

涂膜外观

正常

5

干燥时间(表干),h

2

6

耐水性(7天)

无异常

7

耐碱性(饱和氢氧化钙溶液浸泡7天)

不粉化、不起泡、不龟裂、不脱落

8

耐酸性(1%H2SO4溶液浸泡7天)

不粉化、不起泡、不龟裂、不脱落

9

耐盐性(36%NaCl溶液浸泡7天)

不粉化、不起泡、不龟裂、不脱落

10

耐湿热老化试验(1000h

不粉化、不起泡、不龟裂、不脱落

11

耐冻融循环试验(25次)

不粉化、不起泡、不龟裂、不脱落

12

CO2的隔离型

相对碳化深度20%





六、设计范例



扬州电厂冷却塔涂装设计

 杭州绕城高速东线-下沙六号大桥CPC防护
