圆形煤场


1  上部结构计算模型

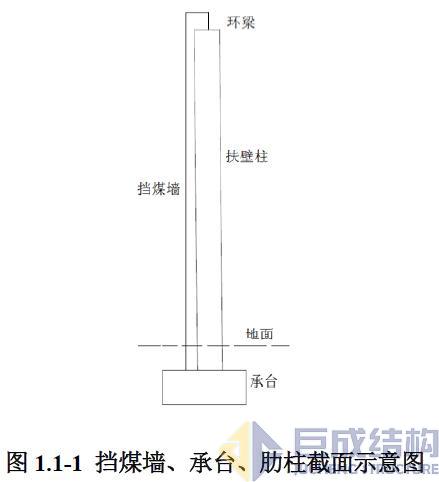

图1.1-1 挡煤墙、承台、肋柱截面示意图


2  基础计算模型

    以煤场中心为坐标原点取一柱坐标系,沿径向方向,从挡煤墙内表面向内取55m,向外取30m,土层计算厚度取65m。根据《天津北疆电厂试桩总报告》,计算中将土层简化成五层:分别为素填土或粉质土层(土层1),层厚为5m;粉土或粘细沙(土层2),层厚为18m;粉质粘土、粉土或粉沙层(土层3),厚度12m;粉质粘土或粉土层(土层4),厚度15m;粉细砂或粉质粘土层(土层5),厚度15m。堆煤区碎石垫层(含土工格栅)厚度为0.8m,其中由承台至煤场中心20m范围内采用混凝土刚性板,厚度为0.2m,混凝土刚性板下层碎石垫层厚度为0.6m。


图1.1-2  180°结构挡煤墙、承台、肋柱计算模型图



图1.1-4  180°结构计算模型

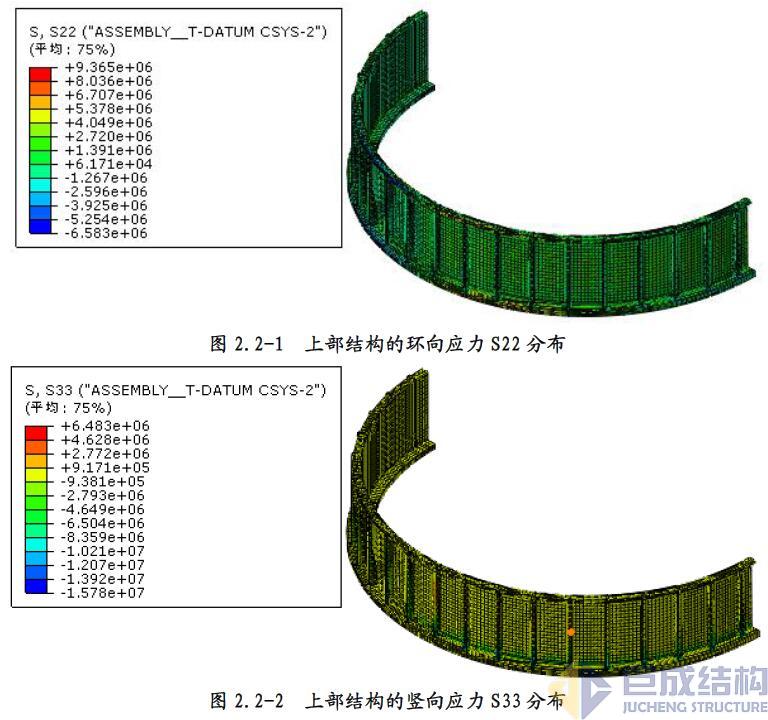

图2.2-1  上部结构的环向应力S22分布



图2.2-2  上部结构的竖向应力S33分布




2.2.4-1  上部结构水平位移云图
